Nagrzewnica Wodna S2-3S 23,4kW
(nr kat.: WHS2-3S-1790)

Nagrzewnice wodne serii S łączą w sobie nowoczesną technologię, komfort użytkowania, wysoką wydajność oraz atrakcyjny wygląd. Urządzenia te znajdują zastosowanie w ogrzewaniu lub chłodzeniu takich pomieszczeń jak: hale produkcyjne, magazynwe, pomieszczenia handlowe i usługowe, garaże, warsztaty, szklarnie, namioty ogrodnicze, pasaże handlowe, obiekty sakralne i inne.

Budowa i Zasada Działania Nagrzewnicy S2-3S

Obudowa

Obudowa ngrzewnic została wykonana z ocynkowanej blachy stalowej w kolorze RAL 9005, malowanej proszkowo.

Kierownice Powietrza

Kierownice powietrza w nagrzewnicach serii S wykonane zostały z malowanej proszkowo w kolorze RAL 7047 ocynkowanej blachy stalowej. Możliwość ręcznego ustawienia pozycji kierownic pozwala na uzyskanie wymaganego kierunku przepływu powietrza.

Wymiennik Ciepła

Wymiennik wykonano z miedzi oraz aluminium. Może być zasilany zarówno grzewczym, jak również chłodniczym czynnikiem roboczym, który przepływając przez wymienik odpowiednio oddaje lub odbiera ciepło z powietrza. Wymiennik charakteryzuje się następującymi parametrami technicznymi:

• Maksymalna temperatura robocza czynnika grzewczego: 120st. C,
• Ciśnienie robocze: 1,6MPa,
• Średnica króćców przyłączeniowych: 3/4",
• Ilość rzędów nagrzewnicy: 2 szt.,

Wentylator

W serii nagrzewnic S zastosowano wykonane ze stali osiowe wentylatory tłoczące. Wentylator napędzany jest 1-fazowym, 3-biegowym silnikiem o stopniu ochrony IP54. Średnica wentylatora: 350mm.

Dane Techniczne Nagrzewnicy Wodnej S2-3S

• Moc urządzenia:
  - I Bieg: 14,0kW,
  - II Bieg: 16,0kW,
  - III Bieg: 23,4kW,
    * moc nominalna 90/70st. C, 0 st. C na wlocie, 3-bieg
• Zakres mocy grzewczej: 2,1 - 30,8kW**,
  ** moc min. 40/30 st. C, 20 st. C na wlocie, 1-bieg
       moc max. 120/90 st. C, 0 st. C na wlocie 3-bieg
• Maksymalny przepływ powietrza:
  - I Bieg: 900m3/h,
  - II Bieg: 1100m3/h,
  - III Bieg: 2000m3/h,
• Maksymalny zasięg powietrza: 13m,
• Ilość rzędów nagrzewnicy: 2 szt.,
• Pojemność wodna: 1,30dm3,
• Maksymalna temperatura czynnika grzewczego: 120st. C,
• Maksymalne ciśnienie robocze czynnika grzewczego: 1,6MPa,
• Średnica króćców przyłączeniowych: 3/4",
• Napięcie zasilania / Częstotliwość zasilania: 1x230V / 50Hz,
• Prąd znamionowy:
  - I Bieg: 0,20A,
  - II Bieg: 0,30A,
  - III Bieg: 0,58A,
• Obroty silnika:
  - I Bieg: 680obr./min,
  - II Bieg: 1000obr./min,
  - III Bieg: 1400obr./min,
• Moc silnika:
  - I Bieg: 45W,
  - II Bieg: 75W,
  - III Bieg: 125W,
• Stopień ochrony IP silnika: IP54,
• Waga netto: 21kg,
• Głośność:
  - I Bieg: 46dB,
  - II Bieg: 48dB,
  - III Bieg: 54dB,

Wymiary Urządzenia

• Wysokość (A): 552mm,
• Szerokość (B): 545mm,
• Głębokość (C): 368mm,

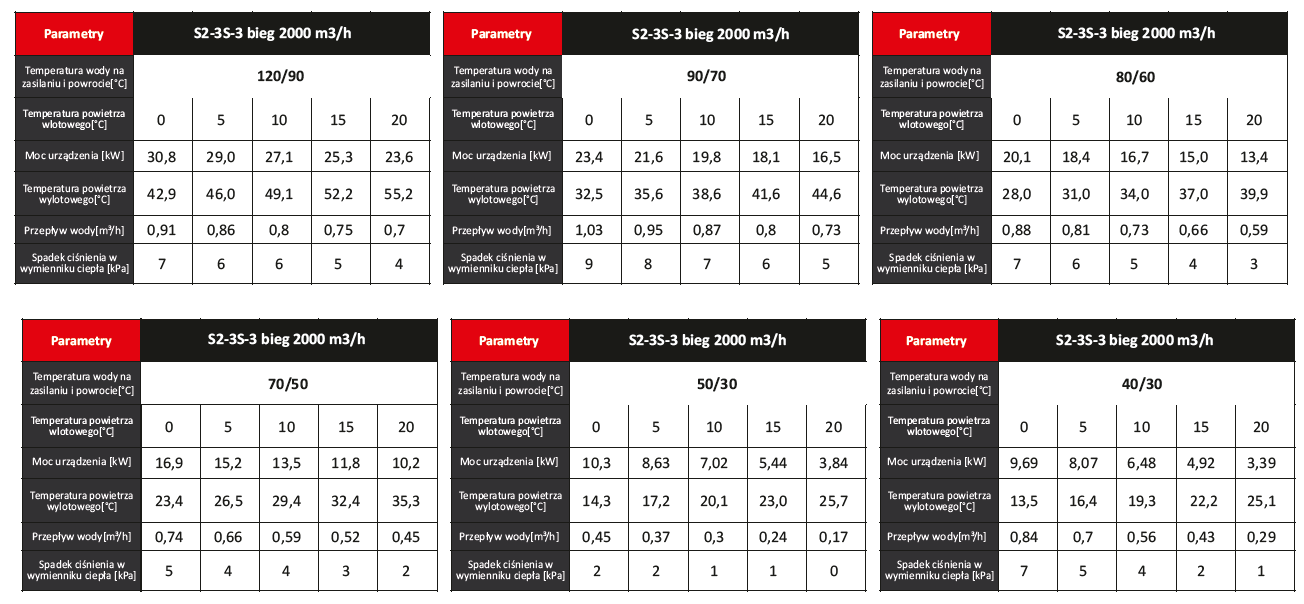

Parametry Grzewcze Modelu S2-3S

Specyfikacja Techniczna Nagrzewnic S-3S
