Nagrzewnica Wodna S1-3S 14,7kW (nr kat.: WHS1-3S-1789)

Nagrzewnice wodne serii S łączą w sobie nowoczesną technologię, komfort użytkowania, wysoką wydajność oraz atrakcyjny wygląd. Urządzenia te znajdują zastosowanie w ogrzewaniu lub chłodzeniu takich pomieszczeń jak: hale produkcyjne, magazynwe, pomieszczenia handlowe i usługowe, garaże, warsztaty, szklarnie, namioty ogrodnicze, pasaże handlowe, obiekty sakralne i inne.

Budowa i Zasada Działania Nagrzewnicy S1-3S

Obudowa

Obudowa ngrzewnic została wykonana z ocynkowanej blachy stalowej w kolorze RAL 9005, malowanej proszkowo.

Kierownice Powietrza

Kierownice powietrza w nagrzewnicach serii S wykonane zostały z malowanej proszkowo w kolorze RAL 7047 ocynkowanej blachy stalowej. Możliwość ręcznego ustawienia pozycji kierownic pozwala na uzyskanie wymaganego kierunku przepływu powietrza.

Wymiennik Ciepła

Wymiennik wykonano z miedzi oraz aluminium. Może być zasilany zarówno grzewczym, jak również chłodniczym czynnikiem roboczym, który przepływając przez wymienik odpowiednio oddaje lub odbiera ciepło z powietrza. Wymiennik charakteryzuje się następującymi parametrami technicznymi:

• Maksymalna temperatura robocza czynnika grzewczego: 120st. C,
• Ciśnienie robocze: 1,6MPa,
• Średnica króćców przyłączeniowych: 3/4",
• Ilość rzędów nagrzewnicy: 1 szt.,

Wentylator

W serii nagrzewnic S zastosowano wykonane ze stali osiowe wentylatory tłoczące. Wentylator napędzany jest 1-fazowym, 3-biegowym silnikiem o stopniu ochrony IP54. Średnica wentylatora: 300mm.

Dane Techniczne Nagrzewnicy Wodnej S1-3S

• Moc urządzenia:
  - I Bieg: 11,3kW,
  - II Bieg: 13,1kW,
  - III Bieg: 14,7kW,
    * moc nominalna 90/70st. C, 0 st. C na wlocie, 3-bieg
• Zakres mocy grzewczej: 1,57 - 19,5kW**,
  ** moc min. 40/30 st. C, 20 st. C na wlocie, 1-bieg
       moc max. 120/90 st. C, 0 st. C na wlocie 3-bieg
• Maksymalny przepływ powietrza:
  - I Bieg: 900m3/h,
  - II Bieg: 1150m3/h,
  - III Bieg: 1400m3/h,
• Maksymalny zasięg powietrza: 10m,
• Ilość rzędów nagrzewnicy: 1 szt.,
• Pojemność wodna: 0,50dm3,
• Maksymalna temperatura czynnika grzewczego: 120st. C,
• Maksymalne ciśnienie robocze czynnika grzewczego: 1,6MPa,
• Średnica króćców przyłączeniowych: 3/4",
• Napięcie zasilania / Częstotliwość zasilania: 1x230V / 50Hz,
• Prąd znamionowy:
  - I Bieg: 0,25A,
  - II Bieg: 0,30A,
  - III Bieg: 0,40A,
• Obroty silnika:
  - I Bieg: 900obr./min,
  - II Bieg: 1150obr./min,
  - III Bieg: 1350obr./min,
• Moc silnika:
  - I Bieg: 55W,
  - II Bieg: 65W,
  - III Bieg: 85W,
• Stopień ochrony IP silnika: IP54,
• Waga netto: 15kg,
• Głośność:
  - I Bieg: 43dB,
  - II Bieg: 45dB,
  - III Bieg: 51dB,

Wymiary Urządzenia

• Wysokość (A): 452mm,
• Szerokość (B): 494mm,
• Głębokość (C): 305mm,

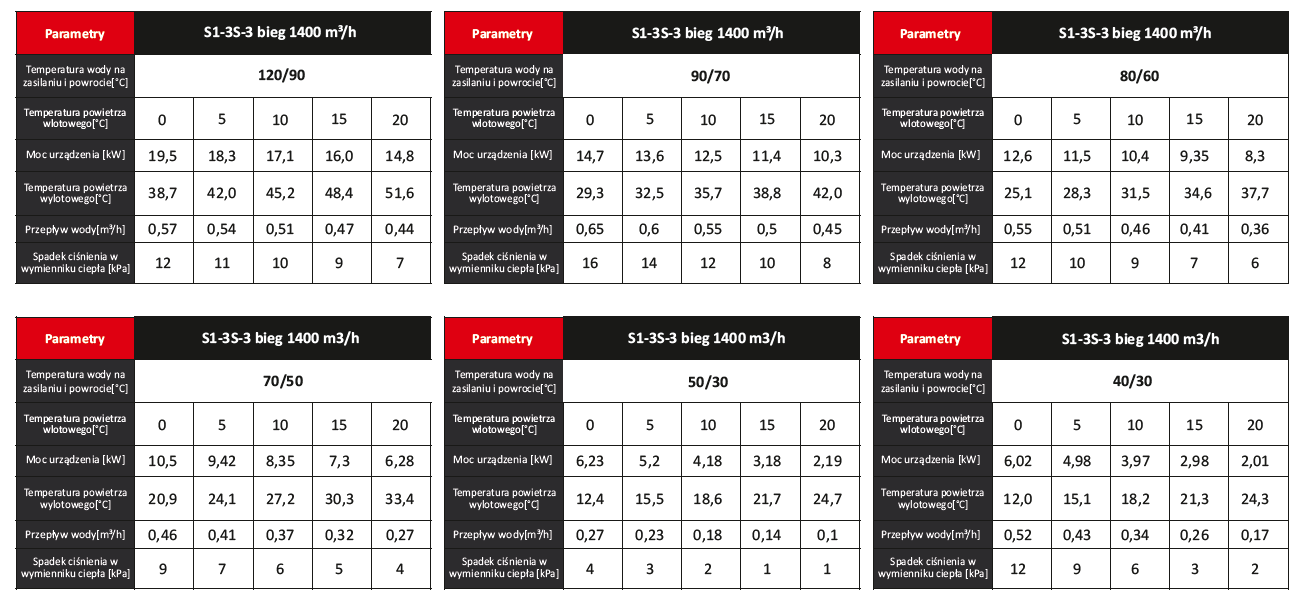

Parametry Grzewcze Modelu S1-3S

Specyfikacja Techniczna Nagrzewnic S-3S
