Nagrzewnica Wodna 49kW HC50-EC (nr kat.: WHHC50-EC-1989)

Nagrzewnice Blowair HC-EC łączą w sobie nowoczesną technologię, komfort użytkowania, wysoką wydajność oraz atrakcyjny wygląd. Urządzenia te znajdują zastosowanie w ogrzewaniu lub chłodzeniu takich pomieszczeń jak: hale produkcyjne, magazynwe, pomieszczenia handlowe i usługowe, garaże, warsztaty, szklarnie, namioty ogrodnicze, pasaże handlowe, obiekty sakralne i inne.

Budowa i Zasada Działania Nagrzewnic HC-EC

Obudowa

Obudowa ngrzewnic została wykonana z polipropylenu spienionego (EPP), który charakteryzuje się niewielką gęstością oraz wysoką odpornością chemiczną i fizyczną. Ponadto EPP posiada bardzo dobre właściwości izolacyjne (zarówno akustyczne jak również termiczne) oraz jest przyjazny dla środowiska (tzw. "zielony materiał" - 100% zdatny do odzysku).

Kierownice Powietrza

Kierownice powietrza w nagrzewnicach HC-EC wykonane zostały z polipropylenu PP. Możliwość ręcznego ustawienia pozycji kierownic pozwala na uzyskanie wymaganego kierunku przepływu powietrza.

Wymiennik Ciepła

Wymiennik wykonano z miedzi oraz aluminium. Może być zasilany zarówno grzewczym, jak również chłodniczym czynnikiem roboczym, który przepływając przez wymienik odpowiednio oddaje lub odbiera ciepło z powietrza. Wymiennik charakteryzuje się następującymi parametrami technicznymi:

• Maksymalna temperatura robocza czynnika grzewczego: 120st. C,
• Ciśnienie robocze: 1,6MPa,
• Średnica króćców przyłączeniowych: 3/4",
• Ilość rzędów nagrzewnicy: 2 szt.,

Wentylator

W serii nagrzewnic HC-EC zastosowano wykonane ze stali osiowe wentylatory tłoczące. Wentylator napędzany jest 1-fazowym bezszczotkowym silnikiem elektrycznym, charakteryzującym się wysoką efektywnością energetyczną oraz szerokim zakresem regulacji prędkości obrotowej (sygnał napięciowy od 1,7V do 10V). Silnik o stopniu ochrony IP44. Średnica wentylatora: 400mm.

Dane Techniczne Nagrzewnicy Wodnej HC50-EC

• Moc urządzenia: 48,6kW,
    * moc nominalna 90/70st. C, 0 st. C na wlocie, 100% wydatku powietrza,
• Zakres mocy grzewczej: 4,36 - 64,1kW**,
  ** moc min. 40/30 st. C, 20 st. C na wlocie, 50% wydatku powietrza,
       moc max. 120/90 st. C, 0 st. C na wlocie, 100% wydatku powietrza,
• Maksymalny przepływ powietrza: 4800m3/h,
• Maksymalny zasięg powietrza: 23m,
• Ilość rzędów nagrzewnicy: 2 szt.,
• Pojemność wodna: 1,95dm3,
• Maksymalna temperatura czynnika grzewczego: 120st. C,
• Maksymalne ciśnienie robocze czynnika grzewczego: 1,6MPa,
• Średnica króćców przyłączeniowych: 3/4",
• Napięcie zasilania / Częstotliwość zasilania: 1x230V / 50Hz,
• Prąd znamionowy: 2,0A,
• Obroty silnika: 1590obr./min,
• Moc silnika: 420W,
• Stopień ochrony IP silnika: IP44,
• Waga netto: 18kg,
• Głośność: 59dB,

Wymiary Urządzenia

• Wysokość (A): 698mm,
• Szerokość (B): 739mm,
• Głębokość (C): 330mm,

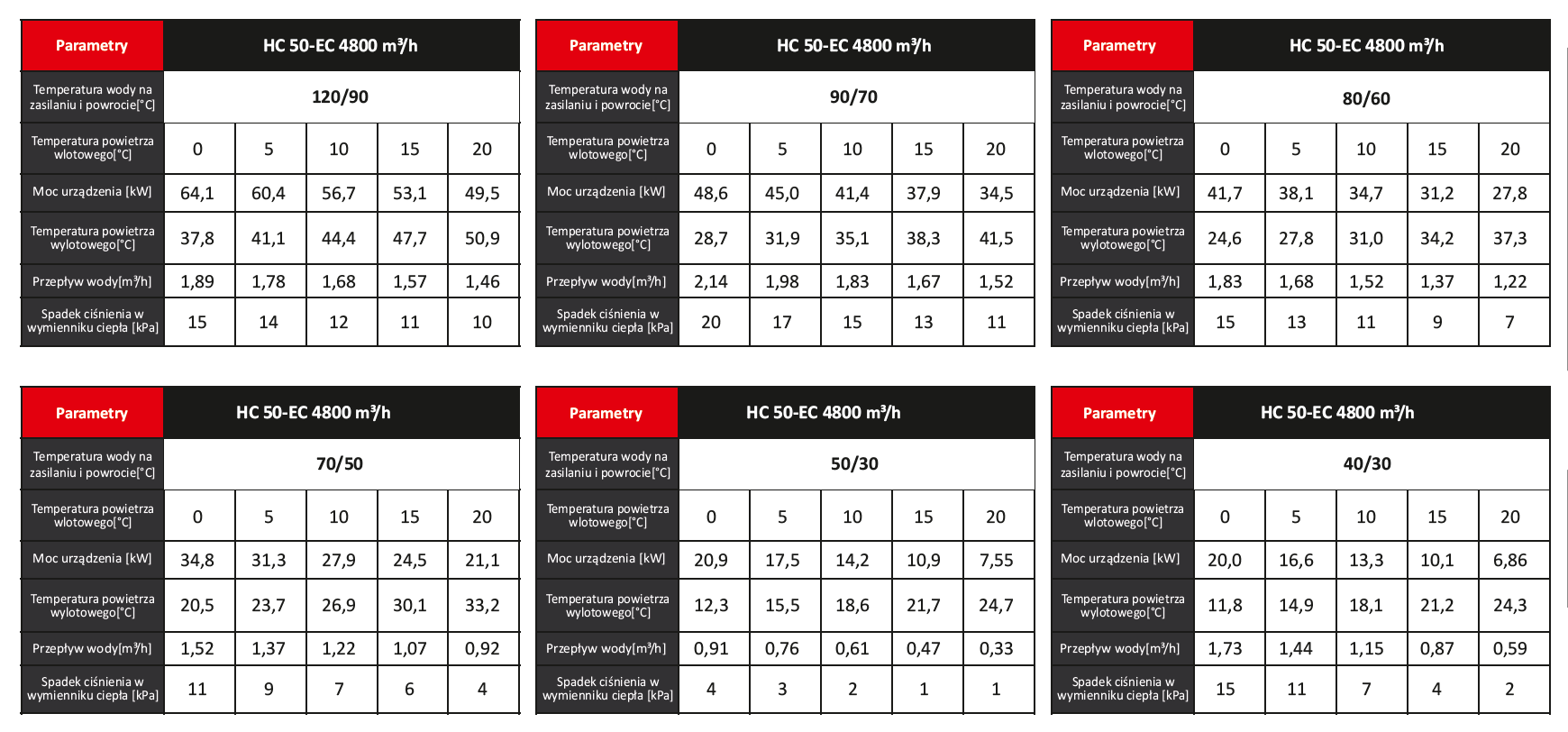

Parametry Grzewcze Modelu HC50-EC

Zdjęcia nagrzewnicy wodnej Reventon:

Specyfikacja Techniczna Nagrzewnic HC50-EC
