Nagrzewnica Wodna 25kW HC20-EC (nr kat.: WHHC20-EC-1985)

Nagrzewnice Blowair HC-EC łączą w sobie nowoczesną technologię, komfort użytkowania, wysoką wydajność oraz atrakcyjny wygląd. Urządzenia te znajdują zastosowanie w ogrzewaniu lub chłodzeniu takich pomieszczeń jak: hale produkcyjne, magazynwe, pomieszczenia handlowe i usługowe, garaże, warsztaty, szklarnie, namioty ogrodnicze, pasaże handlowe, obiekty sakralne i inne.

Budowa i Zasada Działania Nagrzewnic HC-EC

Obudowa

Obudowa ngrzewnic została wykonana z polipropylenu spienionego (EPP), który charakteryzuje się niewielką gęstością oraz wysoką odpornością chemiczną i fizyczną. Ponadto EPP posiada bardzo dobre właściwości izolacyjne (zarówno akustyczne jak również termiczne) oraz jest przyjazny dla środowiska (tzw. "zielony materiał" - 100% zdatny do odzysku).

Kierownice Powietrza

Kierownice powietrza w nagrzewnicach HC-EC wykonane zostały z polipropylenu PP. Możliwość ręcznego ustawienia pozycji kierownic pozwala na uzyskanie wymaganego kierunku przepływu powietrza.

Wymiennik Ciepła

Wymiennik wykonano z miedzi oraz aluminium. Może być zasilany zarówno grzewczym, jak również chłodniczym czynnikiem roboczym, który przepływając przez wymienik odpowiednio oddaje lub odbiera ciepło z powietrza. Wymiennik charakteryzuje się następującymi parametrami technicznymi:

• Maksymalna temperatura robocza czynnika grzewczego: 120st. C,
• Ciśnienie robocze: 1,6MPa,
• Średnica króćców przyłączeniowych: 3/4",
• Ilość rzędów nagrzewnicy: 1 szt.,

Wentylator

W serii nagrzewnic HC-EC zastosowano wykonane ze stali osiowe wentylatory tłoczące. Wentylator napędzany jest 1-fazowym bezszczotkowym silnikiem elektrycznym, charakteryzującym się wysoką efektywnością energetyczną oraz szerokim zakresem regulacji prędkości obrotowej (sygnał napięciowy od 1,7V do 10V). Silnik o stopniu ochrony IP44. Średnica wentylatora: 400mm.

Dane Techniczne Nagrzewnicy Wodnej HC20-EC

• Moc urządzenia: 24,7kW,
    * moc nominalna 90/70st. C, 0 st. C na wlocie, 100% wydatku powietrza,
• Zakres mocy grzewczej: 1,91 - 32,7kW**,
  ** moc min. 40/30 st. C, 20 st. C na wlocie, 50% wydatku powietrza,
       moc max. 120/90 st. C, 0 st. C na wlocie, 100% wydatku powietrza,
• Maksymalny przepływ powietrza: 4300m3/h,
• Maksymalny zasięg powietrza: 21m,
• Ilość rzędów nagrzewnicy: 1 szt.,
• Pojemność wodna: 0,65dm3,
• Maksymalna temperatura czynnika grzewczego: 120st. C,
• Maksymalne ciśnienie robocze czynnika grzewczego: 1,6MPa,
• Średnica króćców przyłączeniowych: 3/4",
• Napięcie zasilania / Częstotliwość zasilania: 1x230V / 50Hz,
• Prąd znamionowy: 1,5A,
• Obroty silnika: 1600obr./min,
• Moc silnika: 315W,
• Stopień ochrony IP silnika: IP44,
• Waga netto: 13,5kg,
• Głośność: 60dB,

Wymiary Urządzenia

• Wysokość (A): 598mm,
• Szerokość (B): 636mm,
• Głębokość (C): 320mm,

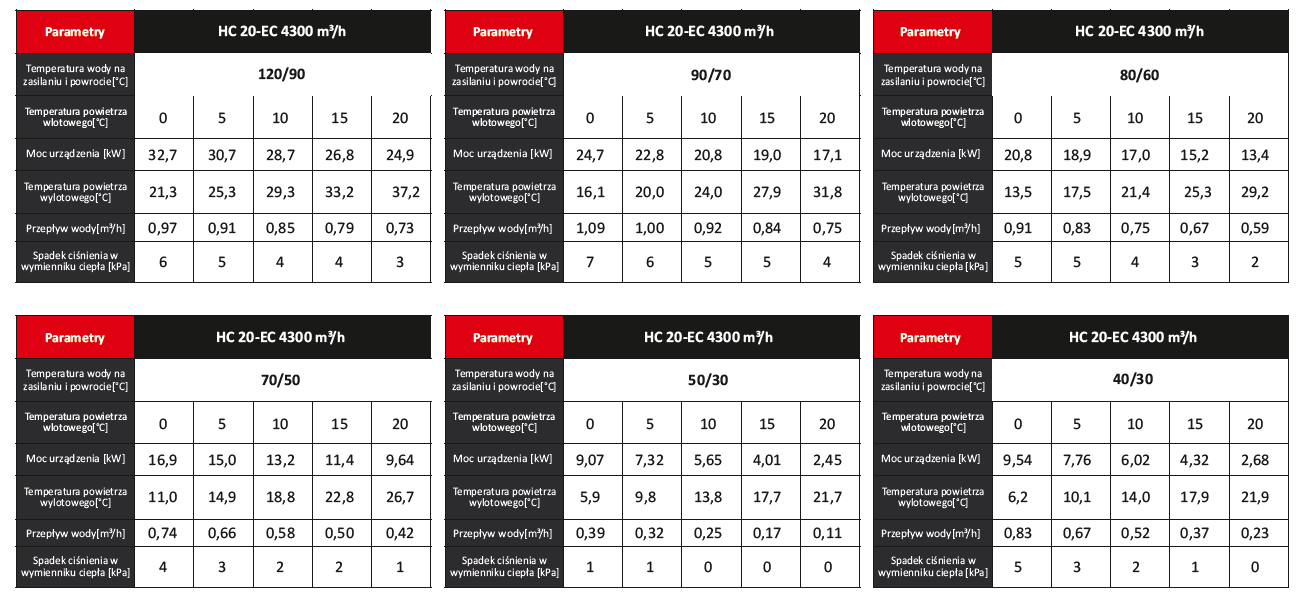

Parametry Grzewcze Modelu HC20-EC

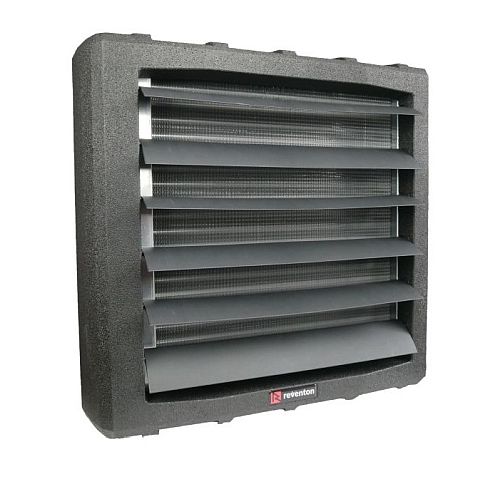

Zdjęcia nagrzewnicy wodnej Reventon:

Specyfikacja Techniczna Nagrzewnic HC20-EC
