Nagrzewnica wodna 50kW HC50-3S - Zestaw Prestige (nr kat.: WHHC50-3S-HMI-1945)

Nagrzewnice wodna HC-3S łączą w sobie nowoczesną technologię, komfort użytkowania, wysoką wydajność oraz atrakcyjny wygląd. Urządzenia te znajdują zastosowanie w ogrzewaniu lub chłodzeniu takich pomieszczeń jak: hale produkcyjne, magazynwe, pomieszczenia handlowe i usługowe, garaże, warsztaty, szklarnie, namioty ogrodnicze, pasaże handlowe, obiekty sakralne i inne.

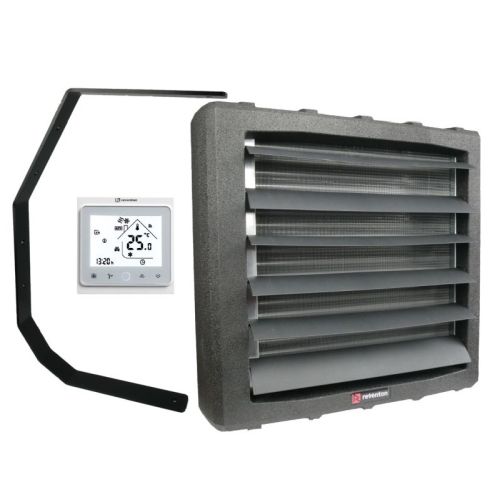

Skład Zestawu WHHC50-3S-HMI-1945

• Nagrzewnica: WHHC50-3S-2006,
• Konsola Montażowa: RHHC5080-2015,
• Regulator: PCHMI-1797,

Budowa i Zasada Działania Nagrzewnic HC-3S

Obudowa

Obudowa ngrzewnic została wykonana z polipropylenu spienionego (EPP), który charakteryzuje się niewielką gęstością oraz wysoką odpornością chemiczną i fizyczną. Ponadto EPP posiada bardzo dobre właściwości izolacyjne (zarówno akustyczne jak również termiczne) oraz jest przyjazny dla środowiska (tzw. "zielony materiał" - 100% zdatny do odzysku).

Kierownice Powietrza

Kierownice powietrza w nagrzewnicach HC-3S wykonane zostały z polipropylenu PP. Możliwość ręcznego ustawienia pozycji kierownic pozwala na uzyskanie wymaganego kierunku przepływu powietrza.

Wymiennik Ciepła

Wymiennik wykonano z miedzi oraz aluminium. Może być zasilany zarówno grzewczym, jak również chłodniczym czynnikiem roboczym, który przepływając przez wymienik odpowiednio oddaje lub odbiera ciepło z powietrza. Wymiennik charakteryzuje się następującymi parametrami technicznymi:

• Maksymalna temperatura robocza czynnika grzewczego: 120st. C,
• Ciśnienie robocze: 1,6MPa,
• Średnica króćców przyłączeniowych: 3/4",
• Ilość rzędów nagrzewnicy: 2 szt.,

Wentylator

W serii nagrzewnic HC-3S zastosowano wykonane ze stali osiowe wentylatory tłoczące. Wentylator napędzany jest 1-fazowym, 3-biegowym silnikiem o stopniu ochrony IP54. Średnica wentylatora: 50mm.

Dane Techniczne Nagrzewnicy Wodnej HC50-3S

• Moc urządzenia:
  - I Bieg: 34,6kW,
  - II Bieg: 45,2kW,
  - III Bieg: 49,8kW,
    * moc nominalna 90/70st. C, 0 st. C na wlocie, 3-bieg
• Zakres mocy grzewczej: 5,00 - 65,8kW**,
  ** moc min. 40/40 st. C, 20 st. C na wlocie, 1-bieg
       moc max. 120/90 st. C, 0 st. C na wlocie 3-bieg
• Maksymalny przepływ powietrza:
  - I Bieg: 2600m3/h,
  - II Bieg: 4200m3/h,
  - III Bieg: 5000m3/h,
• Maksymalny zasięg powietrza: 24m,
• Ilość rzędów nagrzewnicy: 2 szt.,
• Pojemność wodna: 1,95dm3,
• Maksymalna temperatura czynnika grzewczego: 120st. C,
• Maksymalne ciśnienie robocze czynnika grzewczego: 1,6MPa,
• Średnica króćców przyłączeniowych: 3/4",
• Napięcie zasilania / Częstotliwość zasilania: 1x230V / 50Hz,
• Prąd znamionowy:
  - I Bieg: 2,20A,
  - II Bieg: 1,70A,
  - III Bieg: 1,50A,
• Obroty silnika:
  - I Bieg: 750obr./min,
  - II Bieg: 1200obr./min,
  - III Bieg: 1350obr./min,
• Moc silnika:
  - I Bieg: 280W,
  - II Bieg: 350W,
  - III Bieg: 480W,
• Stopień ochrony IP silnika: IP54,
• Waga netto: 20,5kg,
• Głośność:
  - I Bieg: 51dB,
  - II Bieg: 57dB,
  - III Bieg: 62dB,

Wymiary Urządzenia

• Wysokość (A): 698mm,
• Szerokość (B): 739mm,
• Głębokość (C): 360mm,

Parametry Grzewcze Modelu HC50-3S

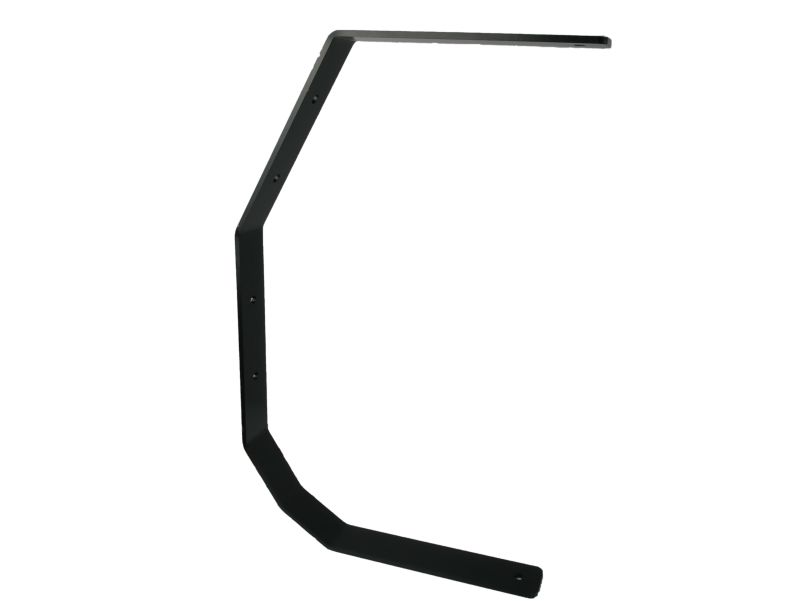

Konsola Montażowa RHHC5080-2015

Konsola jest przeznaczona do montażu nagrzewnic wodnych HC50, HC70 oraz HC80 i stanowi ona asortyment dodatkowy. Pozwala ona na montaż urządzenia równolegle, pod kątem 60^o lub 45^o. Pozwala również na dowolny obrót nagrzewnicy w płaszcyźnie poziomej.

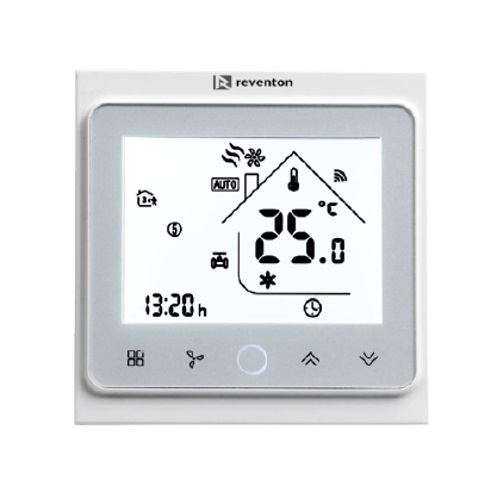

Sterownik Programowalny HMI - PCHMI-1797

Sterownik programowalny HMI znajduje zastosowanie w regulacji pracy urządzeń wyposażonych w trójbiegowe silniki wentylatorów.

W zestawie wraz ze sterownikiem dostarczany jest czujnik zewnętrzny, który pozwala na odczyt temperatury w wymaganym miejscu, nawet odległym od sterownika.

Sterownik HMI dzięki obsłudze protokołu MODBUS może zostać zintegrowany z systemem sterowaia budynkiem BMS.

Oferowane Funkcje

• Tryb grzania, chłodzenia lub mieszany,
• Tryb programowalny,
• Kontrola pracy zaworu,
• Automatyczny wybór biegu wentylatora,

Dane Techniczne Sterownika Programowalnego HMI

• Zasilanie / Częstotliwość: 230V AC / 50 - 60 Hz,
• Maksymalne natężenie prądu: 5A,
• Zakres pracy: 0 - 45 st. C,
• Zakres regulacji: 5 - 35 st. C,
• Zewnętrzny czujnik temperatury: NTC 10K,
• Standard transmisji danych (BMS): RS485,
• Wymiary: 86 x 86 x 13,3 mm,
• Waga: 270 g,
• Stopień ochrony (obudowa): IP20,
• Stopień ochrony (czujnik): IP68,
