Nagrzewnica wodna 50 kW HC50-3S - Zestaw Standard (nr kat.: WHHC50-3S-HC3S-1939)

Nagrzewnice wodna HC-3S łączą w sobie nowoczesną technologię, komfort użytkowania, wysoką wydajność oraz atrakcyjny wygląd. Urządzenia te znajdują zastosowanie w ogrzewaniu lub chłodzeniu takich pomieszczeń jak: hale produkcyjne, magazynwe, pomieszczenia handlowe i usługowe, garaże, warsztaty, szklarnie, namioty ogrodnicze, pasaże handlowe, obiekty sakralne i inne.

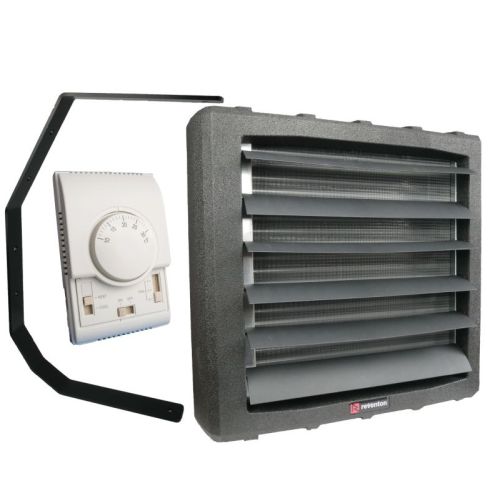

Skład Zestawu WHHC50-3S-HC3S-1939

• Nagrzewnica: WHHC50-3S-2006,
• Konsola Montażowa: RHHC5080-2015,
• Regulator: RTHC3S-1779,

Budowa i Zasada Działania Nagrzewnic HC-3S

Obudowa

Obudowa ngrzewnic została wykonana z polipropylenu spienionego (EPP), który charakteryzuje się niewielką gęstością oraz wysoką odpornością chemiczną i fizyczną. Ponadto EPP posiada bardzo dobre właściwości izolacyjne (zarówno akustyczne jak również termiczne) oraz jest przyjazny dla środowiska (tzw. "zielony materiał" - 100% zdatny do odzysku).

Kierownice Powietrza

Kierownice powietrza w nagrzewnicach HC-3S wykonane zostały z polipropylenu PP. Możliwość ręcznego ustawienia pozycji kierownic pozwala na uzyskanie wymaganego kierunku przepływu powietrza.

Wymiennik Ciepła

Wymiennik wykonano z miedzi oraz aluminium. Może być zasilany zarówno grzewczym, jak również chłodniczym czynnikiem roboczym, który przepływając przez wymienik odpowiednio oddaje lub odbiera ciepło z powietrza. Wymiennik charakteryzuje się następującymi parametrami technicznymi:

• Maksymalna temperatura robocza czynnika grzewczego: 120st. C,
• Ciśnienie robocze: 1,6MPa,
• Średnica króćców przyłączeniowych: 3/4",
• Ilość rzędów nagrzewnicy: 2 szt.,

Wentylator

W serii nagrzewnic HC-3S zastosowano wykonane ze stali osiowe wentylatory tłoczące. Wentylator napędzany jest 1-fazowym, 3-biegowym silnikiem o stopniu ochrony IP54. Średnica wentylatora: 50mm.

Dane Techniczne Nagrzewnicy Wodnej HC50-3S

• Moc urządzenia:
  - I Bieg: 34,6kW,
  - II Bieg: 45,2kW,
  - III Bieg: 49,8kW,
    * moc nominalna 90/70st. C, 0 st. C na wlocie, 3-bieg
• Zakres mocy grzewczej: 5,00 - 65,8kW**,
  ** moc min. 40/40 st. C, 20 st. C na wlocie, 1-bieg
       moc max. 120/90 st. C, 0 st. C na wlocie 3-bieg
• Maksymalny przepływ powietrza:
  - I Bieg: 2600m3/h,
  - II Bieg: 4200m3/h,
  - III Bieg: 5000m3/h,
• Maksymalny zasięg powietrza: 24m,
• Ilość rzędów nagrzewnicy: 2 szt.,
• Pojemność wodna: 1,95dm3,
• Maksymalna temperatura czynnika grzewczego: 120st. C,
• Maksymalne ciśnienie robocze czynnika grzewczego: 1,6MPa,
• Średnica króćców przyłączeniowych: 3/4",
• Napięcie zasilania / Częstotliwość zasilania: 1x230V / 50Hz,
• Prąd znamionowy:
  - I Bieg: 2,20A,
  - II Bieg: 1,70A,
  - III Bieg: 1,50A,
• Obroty silnika:
  - I Bieg: 750obr./min,
  - II Bieg: 1200obr./min,
  - III Bieg: 1350obr./min,
• Moc silnika:
  - I Bieg: 280W,
  - II Bieg: 350W,
  - III Bieg: 480W,
• Stopień ochrony IP silnika: IP54,
• Waga netto: 20,5kg,
• Głośność:
  - I Bieg: 51dB,
  - II Bieg: 57dB,
  - III Bieg: 62dB,

Wymiary Urządzenia

• Wysokość (A): 698mm,
• Szerokość (B): 739mm,
• Głębokość (C): 360mm,

Parametry Grzewcze Modelu HC50-3S

Konsola Montażowa RHHC5080-2015

Konsola jest przeznaczona do montażu nagrzewnic wodnych HC50, HC70 oraz HC80 i stanowi ona asortyment dodatkowy. Pozwala ona na montaż urządzenia równolegle, pod kątem 60^o lub 45^o. Pozwala również na dowolny obrót nagrzewnicy w płaszcyźnie poziomej.

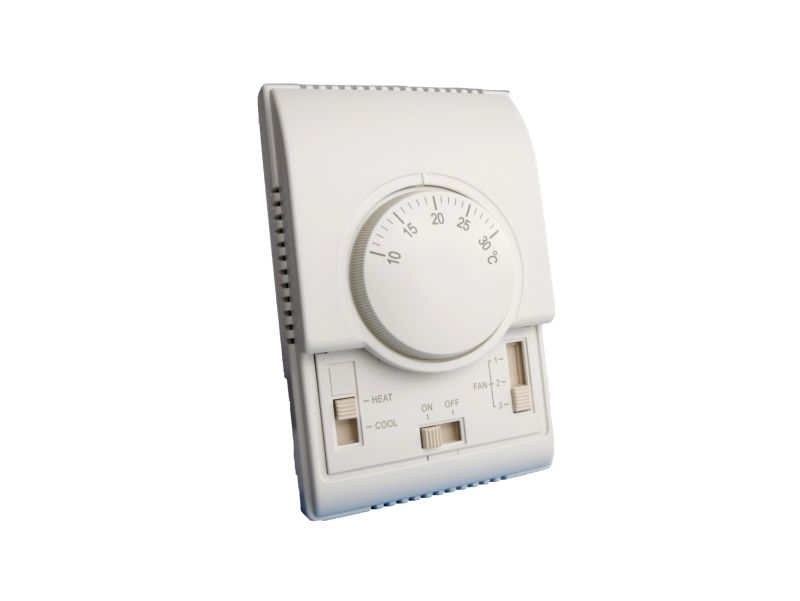

Regulator Obrotów HC3S - 3-Stopniowy z Termostatem

3-Stopniowy regulator prędkości obrotowej dedykowany do regulacji urządzeń wyposażonych w 3-biegowe silniki wentylatorów. Urządzenie poza 3-stopniową regulacją prędkości obrotowej, oferuje również możliwość sterownia temperaturą, dzięki wbudowanemu termostatowi, który samoczynnie wyłącza  wentylator nagrzewnicy po osiągnięciu zadanej temperatury.

Regulator oferuje również możliwość sterowania pracą siłowników zainstalowanych na zaworze regulacyjnym.

Dane Techniczne Regulatora

• Zasilanie / Częstotliwość: 230 V AC / 50 – 60 Hz,
• Maksymalne natężenie: 3,0 A,
• Zakres regulacji: 10 - 30 st. C,
• Tryb pracy: ciągły lub termostatyczny,
• Dokładność regulacji: < 1 st.
• Wymiary: 130 x 85 x 40 mm,
• Waga: 210 g,
• Stopień ochrony: IP30,
• Numer katalogowy: RTHC3S-1779,

Zdjęcia nagrzewnicy wodnej Reventon:

Specyfikacja Techniczna Nagrzewnic HC50-3S
