Wentylator Dachowy Ex WDPE-16 3G/3D (1240m3/h, 180W, 3F)

Właściwości Wentylatorów WDPE-16 3G/3D

Wentylator dachowy przeciwwybuchowy z poziomym wyrzutem powietrza, przystosowany do pracy w strefach Z2 (2) i Z22 (22) zagrożenia wybuchem gazów i pyłów.

Klasa temperaturowa gazów: od T1 do T3.

Maksymalna temperatura powietrzchni dla pyłów: do 120 stopni Celsjusza.

Temperatura otoczenia: do + 40 stopni Celsjusza.

Grupa wybuchowości dla gazów: IIA i IIB, dla pyłów: IIIB,

Oferowany model jest przystosowany do regulacji obrotów atestowanym przemiennikiem częstotliwości. W celu zapewnienia odpowiedniej ochrony silnika podczas regulacji, wbudowane w silnik wentylatora czujniki temperatury (3xPTC 155C) powinny zostać podłączone do przekaźnik z certyfikatem EC np. Przekaźnika Ex.

Konstrukcja Wentylatorów

Obudowa wentylatorów oraz wirnik wykonane ze stali chromoniklowej 1.4301 malowanej proszkowo farbą antystatyczną, zaś kopuła ze stali malowanej proszkowo.

Do napędu wentylatora wykorzystano silnik elektryczny przeciwwybuchowy - trójfazowy.

Wentylator został zaprojektowany zgodnie z wymaganiami:

• DYREKTYWY-98/37/WE - Bezpieczeństwa maszyn,
• DYREKTYWY-94/9/WE (ATEX) - Urządzenia i systemy ochronne w przestrzeniach zagrożonych wybuchem.

Informacje na temat stref zagrożenia wybuchem:

• Z1 - strefa, w której wybuchowa mieszanina gazów, par lub mgieł może występwać podczas normalnych warunków pracy.
• Z2 - strefa w której ryzyko wystąpienia wybuchowej mieszaniny gazów, par lub mgieł jest niewielkie. Wybuchowa mieszanina może występować jedynie krótkotrwale.
• Z22 - strefa, w któej ryzyko wystąpienia wybuchowej mieszaniny występuje jedynie przez krótki czas, np. podczas awarii,

Informacje na temet klas temperaturowych:

• Klasa T1 - temperatura samozapalenia mieszaniny wybuchowej powyżej 450 stopni Celsjusza,
• Klasa T2 - temperatura samozapalenia mieszaniny wybuchowej od 300 do 450 stopni Celsjusza,
• Klasa T3 - temperatura samozapalenia mieszaniny wybuchowej od 200 do 300 stopni Celsjusza,
• Klasa T4 - temperatura samozapalenia mieszaniny wybuchowej od 135 do 200 stopni Celsjusza,

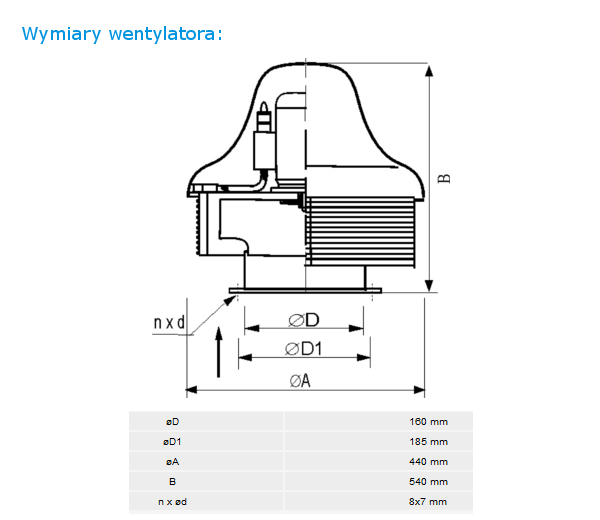

Wymiary Wentylatora:

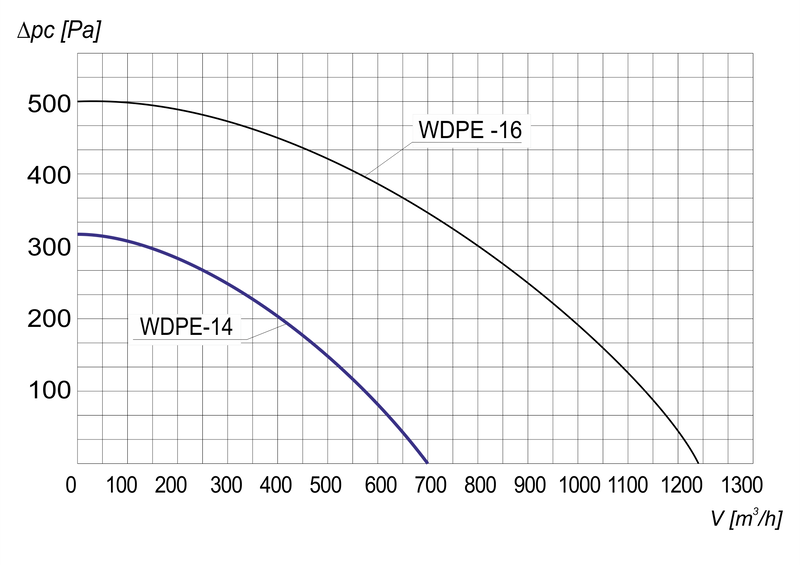

Charakterystyka Wentylatora WDPE-16 3G/3D
