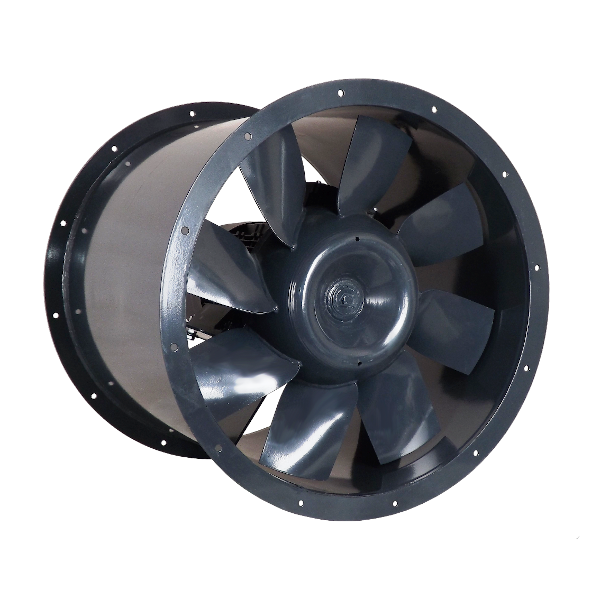

Wentylator OFK Ex-560/2C 3G/3D (V: 27000m3/h, U: 3F - 3x400V)

Opis Wentylatora Kanałowego OFK Ex-560/2C 3G/3D

Kanałowy osiowy wentylator Ex służący do przetłaczania gazów, par lub pyłów wybuchowych. Wentylator do pracy w strefach Z2 (2) i Z22 (22) zagrożenia wybuchem gazów i pyłów.

Wentylator przystosowany do regulacji prędkości obrotowej atestowanym przemiennikiem częstotliwości.

W celu zapewnienia wymaganej ochrony silnika podczas regulacji, wbudowane w silnik wentylatora czujniki temperatury (3xPTC 155C) powinny zostać podłączone do przekaźnika z certyfikatem EC.

Oznaczenia Strefy

• Z2 - Strefa, w której istnieje niewielkie prawdopodobieństwo wystąpienia mieszaniny wybuchowej gazów, par lub mgieł, przy czym mieszanina wybuchowa może występować jedynie krótkotrwale,
• Z22 - Strefa, w której istnieje niewielkie prawdopodobieństwo wystąpienia mieszaniny wybuchowej pyłów i występuje krótki czas np. podczas awarii,

Oznaczenia Wentylatora OFK Ex-560/2C 3G/3D

• Klasa temperaturowa dla gazów: od T1 do T3,
• Maksymalna temperatura powierzchni dla pyłów: do 120st. C,
• Temperatura otoczenia: do +40st. C,
• Grupa wybuchowości dla gazów: IIA i IIB,
• Grupa wybuchowości dla pyłów: IIIB,

Konstrukcja Wentylatora Serii OFK Ex

• Obudowa - stal ocynkowana ogniowo lub malowana proszkowo farbą antystatyczną,
• Wirnik osiowy - tworzywo sztuczne,
• Silnik elektryczny - trójfazowy - przeciwwybuchowy,

Normy i Dyrektywy

W projektowaniu wentylatorów OFK Ex uwzględniono następujące wymagania:

• Dyrektywa 98/37/WE - Bezpieczeństwo maszyn,
• Dyrektywa 94/9/WE (ATEX) - Urządzenia i systemy ochronne w przestrzeniach zagrożonych wybuchem,

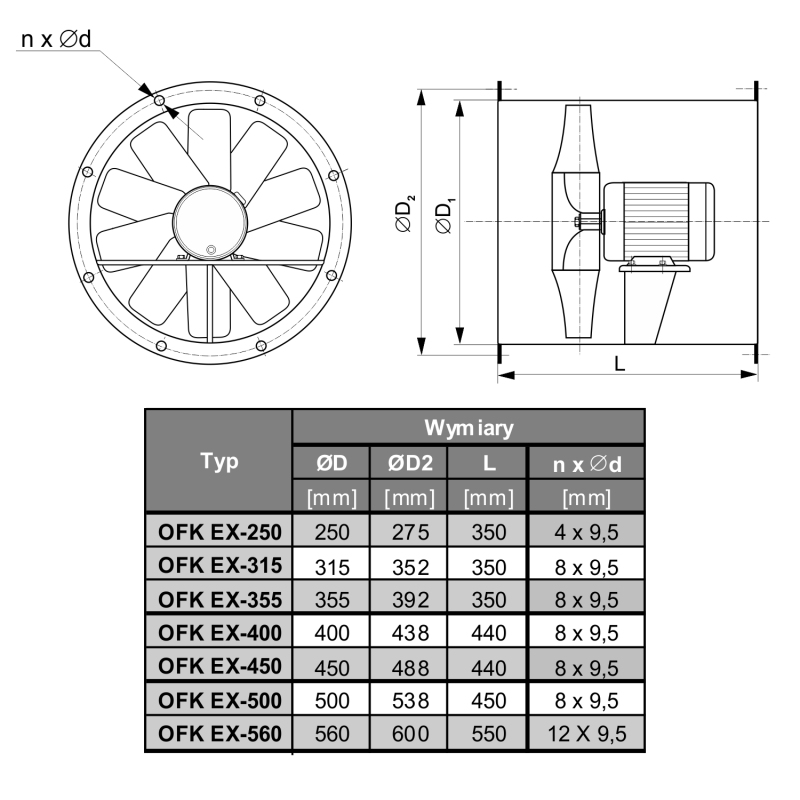

Wymiary Wentylatora OFK-560/2C

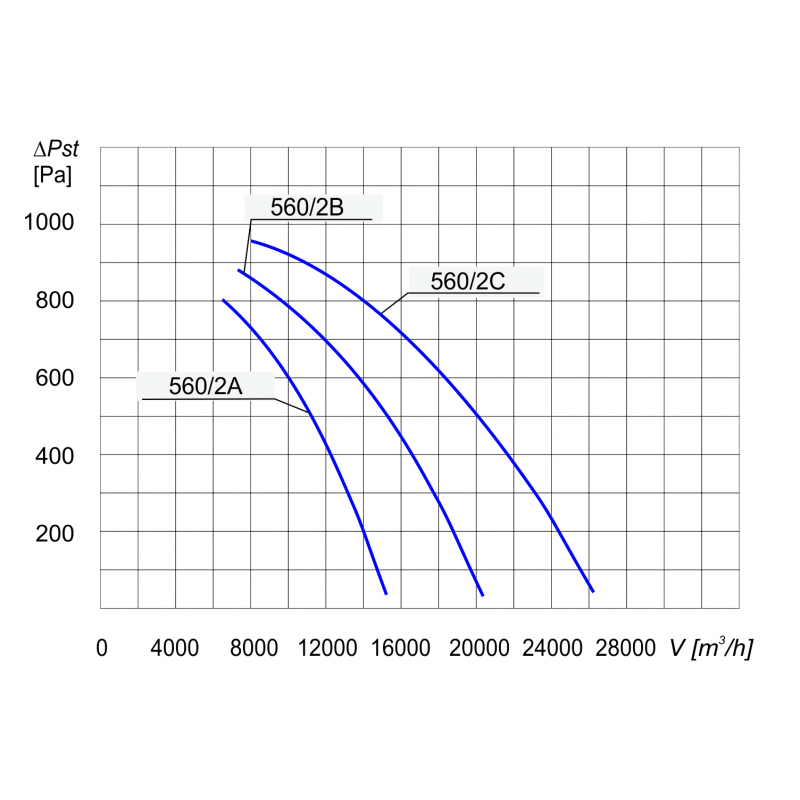

Charakterystyka Wentylatora
