Nagrzewnica Wodna 70kW HC80-3S + Konfuzor (nr kat.: WHHC80WC-3S-1961)

Nagrzewnice Blowair HC-3S łączą w sobie nowoczesną technologię, komfort użytkowania, wysoką wydajność oraz atrakcyjny wygląd. Urządzenia te znajdują zastosowanie w ogrzewaniu lub chłodzeniu takich pomieszczeń jak: hale produkcyjne, magazynwe, pomieszczenia handlowe i usługowe, garaże, warsztaty, szklarnie, namioty ogrodnicze, pasaże handlowe, obiekty sakralne i inne.

Nagrzewnica z konfuzorem umożliwiającym zwiększenie zasięgu nawiewu poprzez zwiększenie prędkości wylotowej powietrza z urządzenia. Rozwiązanie to pozwala na bezpośrednie ogrzewanie strefy przebywania ludzi nawet w przypadku wysokich pomieszczeń, dzięki czemu możliwe jest osiągnięcie komfortowej temperatury.

Podczas doboru mocy nagrzewnicy z konfiuzorem, należy pamiętać że nakładka ta powoduje spadek wydajności urządzenia o około 10% i w konsekwencji spadek jego mocy grzewczej o około 5%.

Budowa i Zasada Działania Nagrzewnic HC-3S

Obudowa

Obudowa ngrzewnic została wykonana z polipropylenu spienionego (EPP), który charakteryzuje się niewielką gęstością oraz wysoką odpornością chemiczną i fizyczną. Ponadto EPP posiada bardzo dobre właściwości izolacyjne (zarówno akustyczne jak również termiczne) oraz jest przyjazny dla środowiska (tzw. "zielony materiał" - 100% zdatny do odzysku).

Kierownice Powietrza

Kierownice powietrza w nagrzewnicach HC-3S wykonane zostały z polipropylenu PP. Możliwość ręcznego ustawienia pozycji kierownic pozwala na uzyskanie wymaganego kierunku przepływu powietrza.

Wymiennik Ciepła

Wymiennik wykonano z miedzi oraz aluminium. Może być zasilany zarówno grzewczym, jak również chłodniczym czynnikiem roboczym, który przepływając przez wymienik odpowiednio oddaje lub odbiera ciepło z powietrza. Wymiennik charakteryzuje się następującymi parametrami technicznymi:

• Maksymalna temperatura robocza czynnika grzewczego: 120st. C,
• Ciśnienie robocze: 1,6MPa,
• Średnica króćców przyłączeniowych: 3/4",
• Ilość rzędów nagrzewnicy: 3 szt.,

Wentylator

W serii nagrzewnic HC-3S zastosowano wykonane ze stali osiowe wentylatory tłoczące. Wentylator napędzany jest 1-fazowym, 3-biegowym silnikiem o stopniu ochrony IP54. Średnica wentylatora: 50mm.

Konfuzor

Konfuzor zwiększający zasięg nawiewanego powietrza. Wykonany ze stali ocynkowanej.

Dane Techniczne Nagrzewnicy Wodnej HC80-3S

• Moc urządzenia:
  - I Bieg: 46,5kW,
  - II Bieg: 61,5kW,
  - III Bieg: 69,2kW,
    * moc nominalna 90/70st. C, 0 st. C na wlocie, 3-bieg
• Zakres mocy grzewczej: 6,96 - 91,5kW**,
  ** moc min. 40/40 st. C, 20 st. C na wlocie, 1-bieg
       moc max. 120/90 st. C, 0 st. C na wlocie 3-bieg
• Maksymalny przepływ powietrza:
  - I Bieg: 2300m3/h,
  - II Bieg: 3500m3/h,
  - III Bieg: 4200m3/h,
• Maksymalny zasięg powietrza: 21m,
• Ilość rzędów nagrzewnicy: 3 szt.,
• Pojemność wodna: 2,85dm3,
• Maksymalna temperatura czynnika grzewczego: 120st. C,
• Maksymalne ciśnienie robocze czynnika grzewczego: 1,6MPa,
• Średnica króćców przyłączeniowych: 3/4",
• Napięcie zasilania / Częstotliwość zasilania: 1x230V / 50Hz,
• Prąd znamionowy:
  - I Bieg: 1,50A,
  - II Bieg: 1,70A,
  - III Bieg: 2,20A,
• Obroty silnika:
  - I Bieg: 750obr./min,
  - II Bieg: 1200obr./min,
  - III Bieg: 1350obr./min,
• Moc silnika:
  - I Bieg: 280W,
  - II Bieg: 350W,
  - III Bieg: 480W,
• Stopień ochrony IP silnika: IP54,
• Waga netto: 22,5kg,
• Głośność:
  - I Bieg: 51dB,
  - II Bieg: 56dB,
  - III Bieg: 61dB,

Wymiary Urządzenia

• Wysokość (A): 698mm,
• Szerokość (B): 739mm,
• Głębokość (C): 360mm,

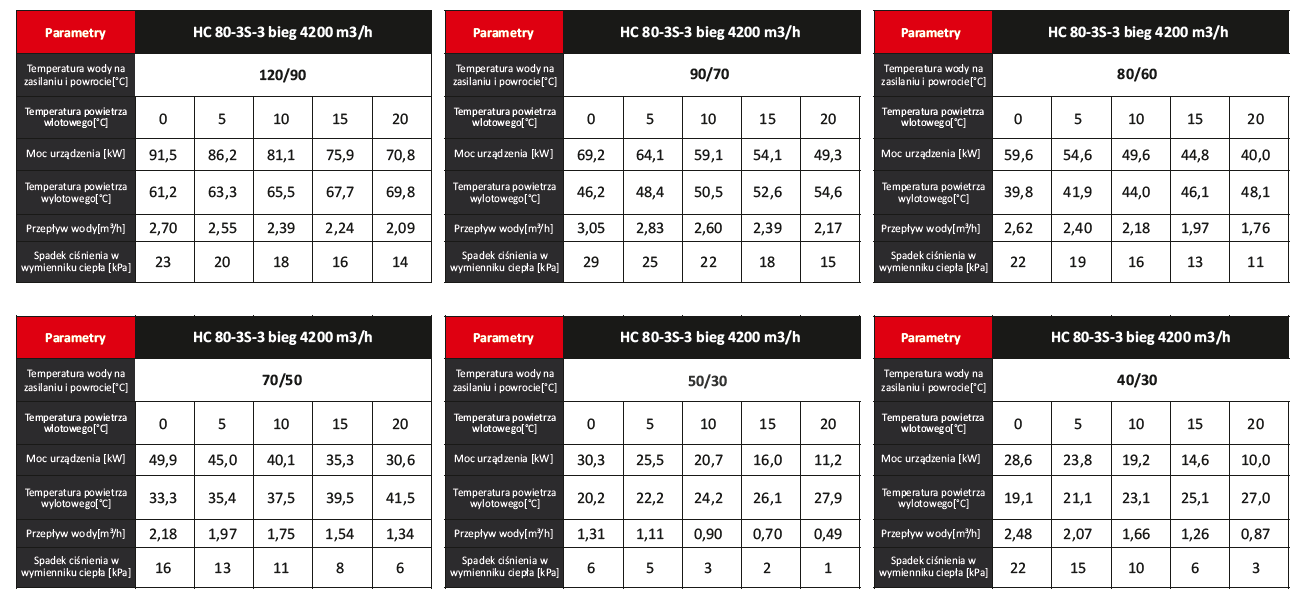

Parametry Grzewcze Modelu HC80-3S

Specyfikacja Techniczna Nagrzewnic HC80-3S
