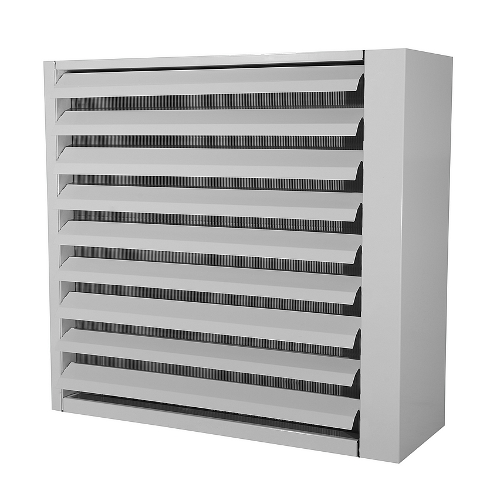

Nagrzewnica Wodna FARMER MC-3S (nr kat.: WHFARMERMC-3S-1788)

Nagrzewnice wodne serii Farmer zostały zaprojektowane z myślą o ogrzewniu pomieszczeń, w których panują agresywne warunki tj. wysoka zawartość kwasów, amoniaku lub wysokie stężenie pyłów.

Nagrzewnice te nie powinny być jednak stosowane w środowiskach silnie korozyjnych dla miedzi, aluminium i stali, a także nie powinno się ich stosować w pomieszczeniach w których panuje zbyt wysoka wilgotność lub mogłyby być narażone na bezpośrednie działanie wody przekraczające stopień odporności silnika wentylatora (IP54).

Budowa i Zasada Działania Nagrzewnicy FARMER MC-3S

Obudowa

Obudowa ngrzewnic została wykonana z ocynkowanej blachy stalowej w kolorze RAL 9005, malowanej proszkowo. Dodatowo pokryta została powłoką ochronną LCE.

Kierownice Powietrza

Kierownice powietrza w nagrzewnicach serii FARMER wykonane zostały z malowanej proszkowo w kolorze RAL 7048 ocynkowanej blachy stalowej. Możliwość ręcznego ustawienia pozycji kierownic pozwala na uzyskanie wymaganego kierunku przepływu powietrza.

Wymiennik Ciepła

Wymiennik wykonano z miedzi oraz aluminium. Pokryty powłoką LCE. Jest zasilany czynnikiem roboczym, który cyrkulując przez wymiennik oddaje ciepło przepływającemu powietrzu. Wymiennik charakteryzuje się następującymi parametrami technicznymi:

• Maksymalna temperatura robocza czynnika grzewczego: 120st. C,
• Ciśnienie robocze: 1,6MPa,
• Średnica króćców przyłączeniowych: 3/4",
• Ilość rzędów nagrzewnicy: 2 szt.,

Wentylator

W serii nagrzewnic Farmer zastosowano wykonane ze stali osiowe wentylatory tłoczące. Wentylator napędzany jest 1-fazowym, 3-biegowym silnikiem o stopniu ochrony IP54. Średnica wentylatora: 400mm.

Dane Techniczne Nagrzewnicy Wodnej FARMER MC-3S

• Moc urządzenia:
  - I Bieg: 23,8kW,
  - II Bieg: 32,5kW,
  - III Bieg: 40,6kW,
    * moc nominalna 90/70st. C, 0 st. C na wlocie, 3-bieg
• Zakres mocy grzewczej: 3,57 - 53,6kW**,
  ** moc min. 40/30 st. C, 20 st. C na wlocie, 1-bieg
       moc max. 120/90 st. C, 0 st. C na wlocie 3-bieg
• Maksymalny przepływ powietrza:
  - I Bieg:1500m3/h,
  - II Bieg: 2400m3/h,
  - III Bieg: 3450m3/h,
• Maksymalny zasięg powietrza: 19m,
• Ilość rzędów nagrzewnicy: 2 szt.,
• Pojemność wodna: 2,0dm3,
• Maksymalna temperatura czynnika grzewczego: 120st. C,
• Maksymalne ciśnienie robocze czynnika grzewczego: 1,6MPa,
• Średnica króćców przyłączeniowych: 3/4",
• Napięcie zasilania / Częstotliwość zasilania: 1x230V / 50Hz,
• Prąd znamionowy:
  - I Bieg: 0,54A,
  - II Bieg: 0,65A,
  - III Bieg: 0,84A,
• Obroty silnika:
  - I Bieg: 750obr./min,
  - II Bieg: 1050obr./min,
  - III Bieg: 1400obr./min,
• Moc silnika:
  - I Bieg: 120W,
  - II Bieg: 150W,
  - III Bieg: 190W,
• Stopień ochrony IP silnika: IP54,
• Waga netto: 27kg,
• Głośność:
  - I Bieg: 48dB,
  - II Bieg: 50dB,
  - III Bieg: 56dB,

Wymiary Urządzenia

• Wysokość (A): 660mm,
• Szerokość (B): 696mm,
• Głębokość (C): 384mm,

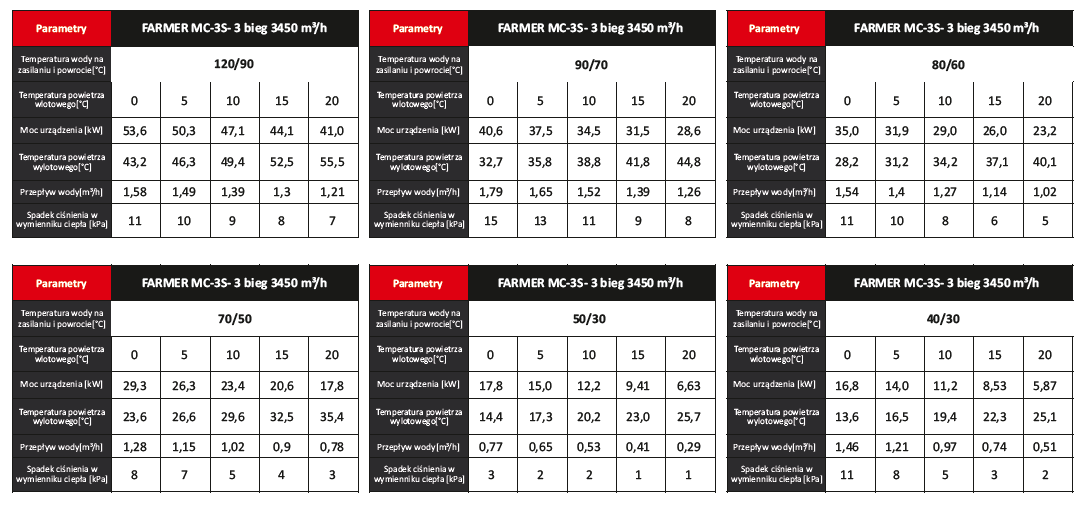

Parametry Grzewcze Modelu FARMER MC-3S

Specyfikacja Techniczna Nagrzewnic Farmer MC-3S
